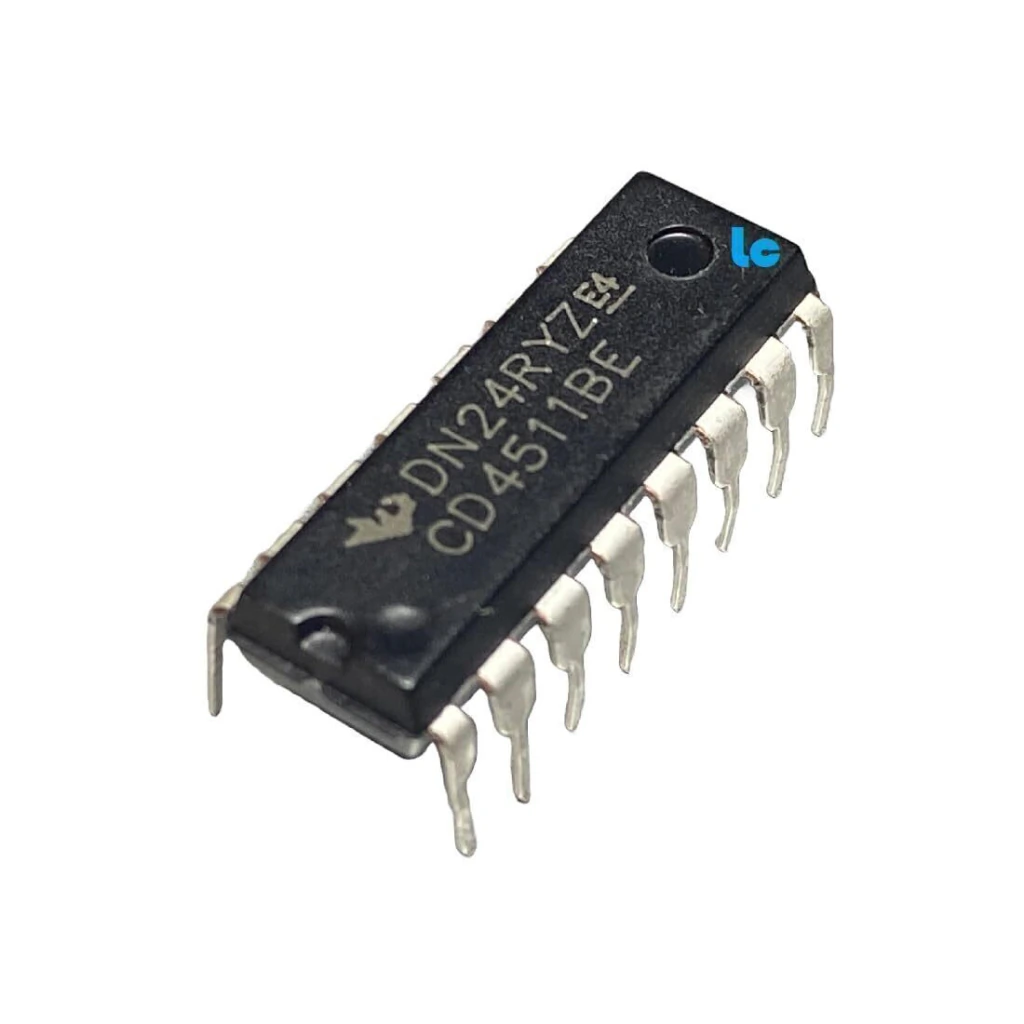

CD4511 Circuito Integrado BCD a 7 Segmentos
El CD4511 es un circuito integrado decodificador y controlador BCD a display de 7 segmentos, diseñado para convertir un código BCD de 4 bits en las señales necesarias para controlar directamente un display de 7 segmentos de cátodo común.
Parámetros o especificaciones clave:
- Tipo: Decodificador BCD a 7 segmentos
- Entradas: 4 bits BCD
- Salidas: 7 segmentos (a–g)
- Tipo de display: Cátodo común
- Funciones adicionales: Latch, blanking y prueba de lámparas
- Alimentación: Aproximadamente 3 a 18 VDC, según versión
- Encapsulado: DIP-16
Aplicaciones típicas:
- Contadores y relojes digitales.
- Displays numéricos de 7 segmentos.
- Instrumentación y equipos de medición.
- Paneles de control y sistemas de visualización.
- Proyectos de electrónica digital.
Notas de uso:
- Utilizar resistencias limitadoras de corriente entre las salidas y los segmentos del display.
- Verificar que el display sea de cátodo común.
- Respetar la tensión de alimentación correspondiente a la versión del integrado.
- Las entradas de latch, blanking y lamp test permiten controlar funciones adicionales del display.
Dato curioso:
El CD4511 permite controlar un display de 7 segmentos utilizando solamente cuatro líneas de datos BCD, simplificando considerablemente el circuito necesario para mostrar números del 0 al 9.
Utilice el CD4511 para implementar displays numéricos de forma sencilla y confiable en circuitos digitales, instrumentos y proyectos electrónicos.
